Медиафасад на здании
Ролики по 10–15 секунд, отдельная программа на вечер и на выходные. Плеер стоит в аппаратной, а на улице остаётся только экран и его контроллер.
Светодиодные экраны и медиафасады
Плеер для светодиодного экрана: 12 бит цвета и тяжёлое видео
У светодиодного экрана площадь больше, а зритель ближе, чем предполагает проект. Поэтому на нём видно то, что небольшая панель прощает: ступеньки на закатном небе, квадраты в дыму и на дожде, кашу на мелком шрифте. Половина этого брака появляется не в экране, а по дороге к нему.
Стена высотой в два этажа и плеер, который отдаёт в видеопроцессор 12 бит
Зачем отдельный плеер
Что здесь решает плеер
Светодиодный экран сам по себе умеет показать всё, что ему пришлют. Вопрос в том, что до него доходит: разрешение под пиксельную карту, глубина цвета и битрейт ролика — это ровно то, на чём обычно экономят при выборе источника.

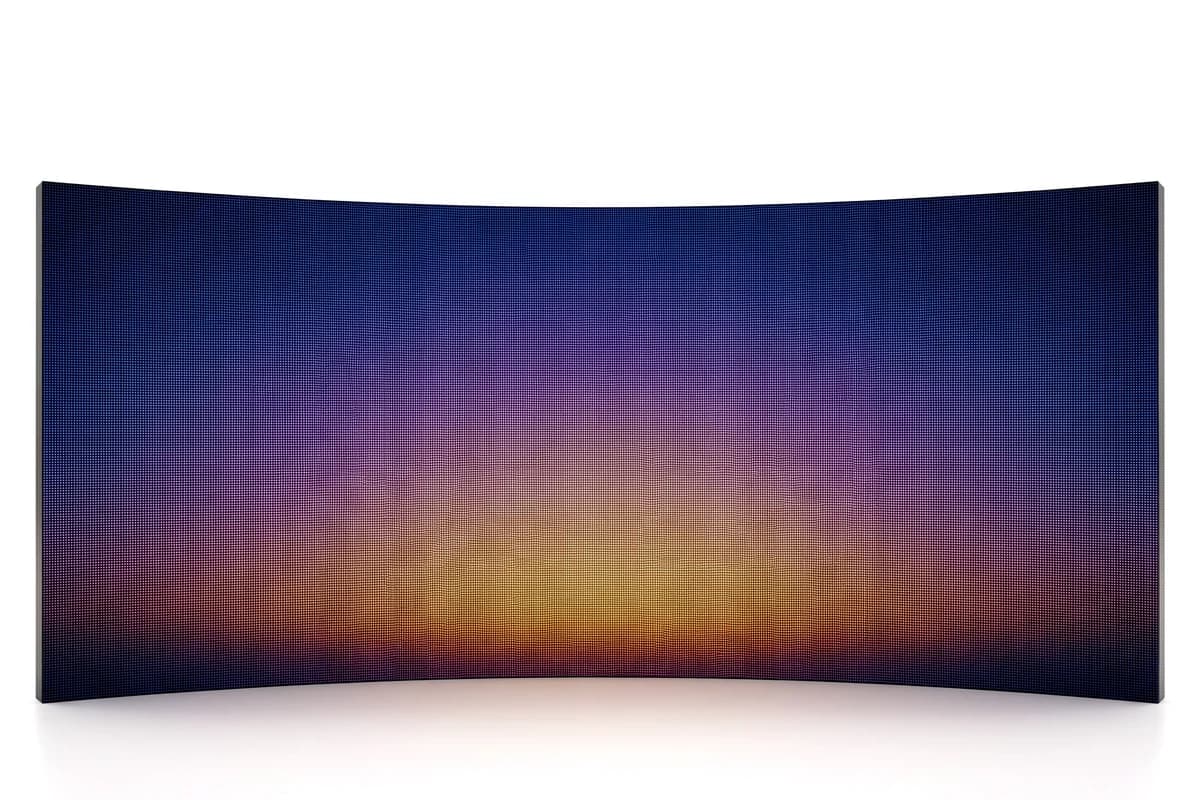

12 бит на всём пути
Плеер декодирует 12-битное видео и отдаёт по HDMI 12 бит на канал. Плавный закат, затемнение в конце ролика и туман идут без ступенек, которые на большой поверхности заметны из любой точки зала.
Разрешение под пиксельную карту

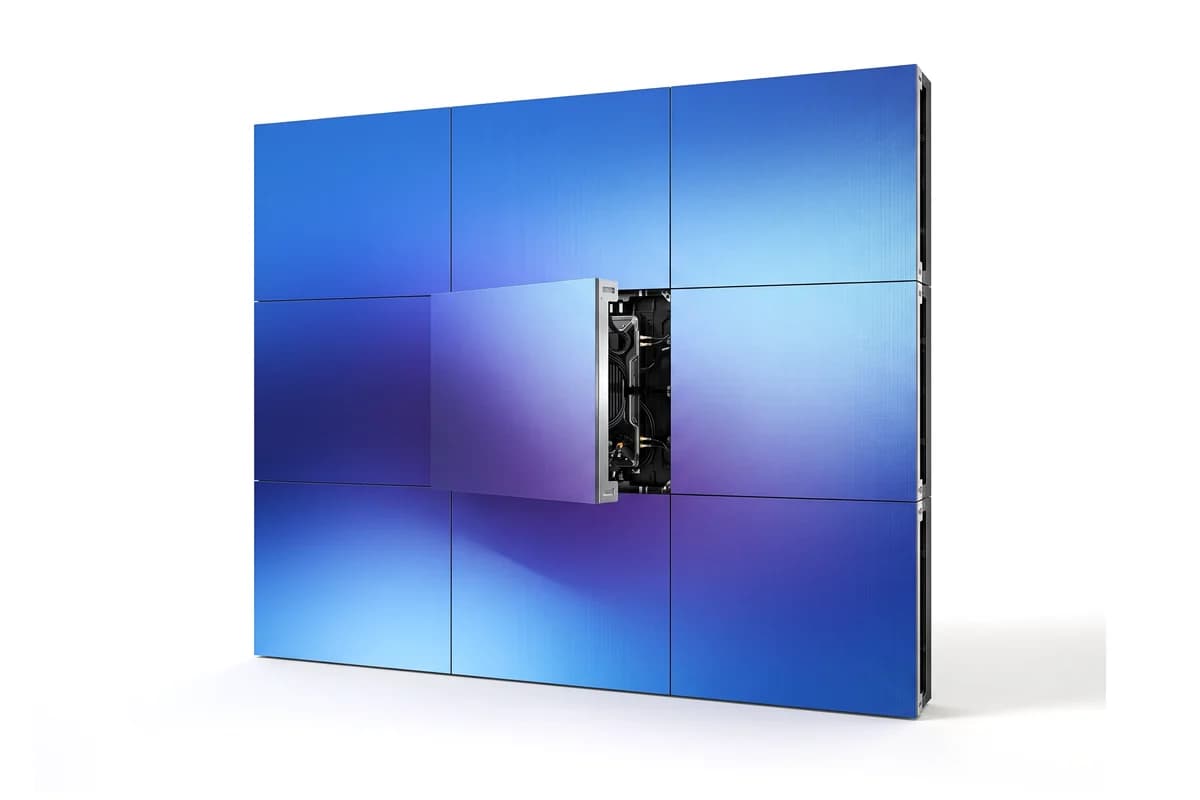

Экран собирают из модулей, поэтому его разрешение редко телевизионное: 2688 × 1512, вертикаль 1408 × 3072, вытянутая лента на фасаде. Плеер отдаёт кадр в том разрешении, которое ждёт видеопроцессор, вплоть до 8K.
Ролик играется как есть
Видео до 100 Мбит/с идёт с аппаратным декодом, пережимать мастер под слабое железо не нужно. Именно пережатие обычно и даёт те самые квадраты на плавной заливке.
Файлы лежат на устройстве
Показ не зависит от сети: ролик воспроизводится с накопителя плеера. Обрыв канала не гасит фасад и не превращает его в чёрный прямоугольник посреди улицы.
Где это применяют
Какие экраны так подключают
Разница между этими случаями не в плеере, а в том, что показывают и по какому расписанию. Схема подключения одна: HDMI в видеопроцессор экрана.
Уличный рекламный экран
Блок роликов крутится по кругу, рекламодатели меняются пачкой. Расписание задаёт, что и в какие часы выходит, включая ночное ограничение.

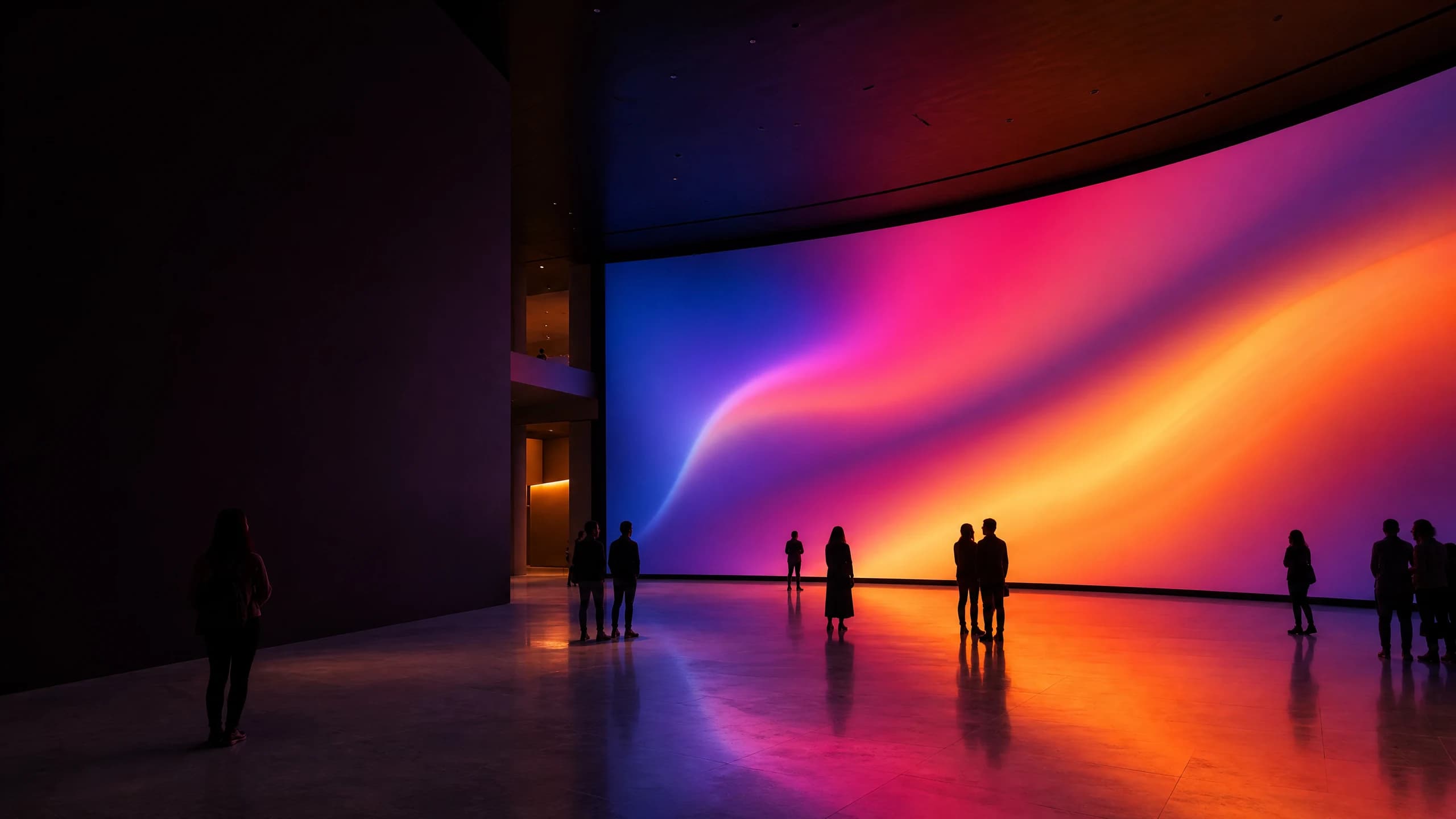

Экран в атриуме торгового центра
Имиджевый кадр, акции арендаторов, навигация по этажам. Здесь зритель стоит близко, и мелкий шрифт с растянутой картинкой видно сразу.
LED-стена в зале и на сцене
Заставка до начала, титры выступающих, расписание секций. Слайд готовится в разрешении стены, а не растягивается из 16:9.
Экран на арене и в спортзале
Табло, повторы и реклама между таймами. Показ переключается кнопкой у режиссёра или командой из соседней системы.
Стенд на выставке и в шоуруме
Экран собирают на неделю, а программу правят каждое утро. Плеер отдаёт нужное разрешение сразу, без подбора режимов на месте.
Сигнал
Что уходит на видеопроцессор
Эти цифры и есть причина, по которой для светодиодного экрана берут отдельный плеер, а не первый попавшийся мини-компьютер.
- Глубина цвета
- 12битна канал — и при декодировании, и на выходе HDMI
- Разрешение
- 8K7680 × 4320 и нестандартные раскладки под пиксельную карту
- Битрейт видео
- 100Мбит/сролик играется как есть, без пережатия исходника
- Кодеки
- H.264, HEVC, VP9 с аппаратным декодом
- Подключение
- HDMI в видеопроцессор или отправляющую карту экрана
- Поворот кадра
- вертикальный экран без физического разворота панели
Разбор кадра по модулям остаётся за контроллером экрана: это его работа, и плеер в неё не вмешивается. Он отвечает за то, какая картинка туда придёт и в какой момент.
Медиафасад и улица
Медиафасад работает по расписанию, а не по звонку оператора
Наружный экран живёт сменами: днём один блок роликов, вечером другой, ночью показ ограничен требованиями города. Всё это настраивается один раз и дальше повторяется само, а новый ролик уезжает на экран из редактора.
- программа задаётся по дням недели и часам, отдельно на выходные и праздники
- ролик уходит целиком, в исходном качестве, без пережатия под слабый источник
- плеер живёт в отапливаемой аппаратной рядом с видеопроцессором
- связь оборвалась — показ продолжается с файлов, которые уже на устройстве
Зал и сцена

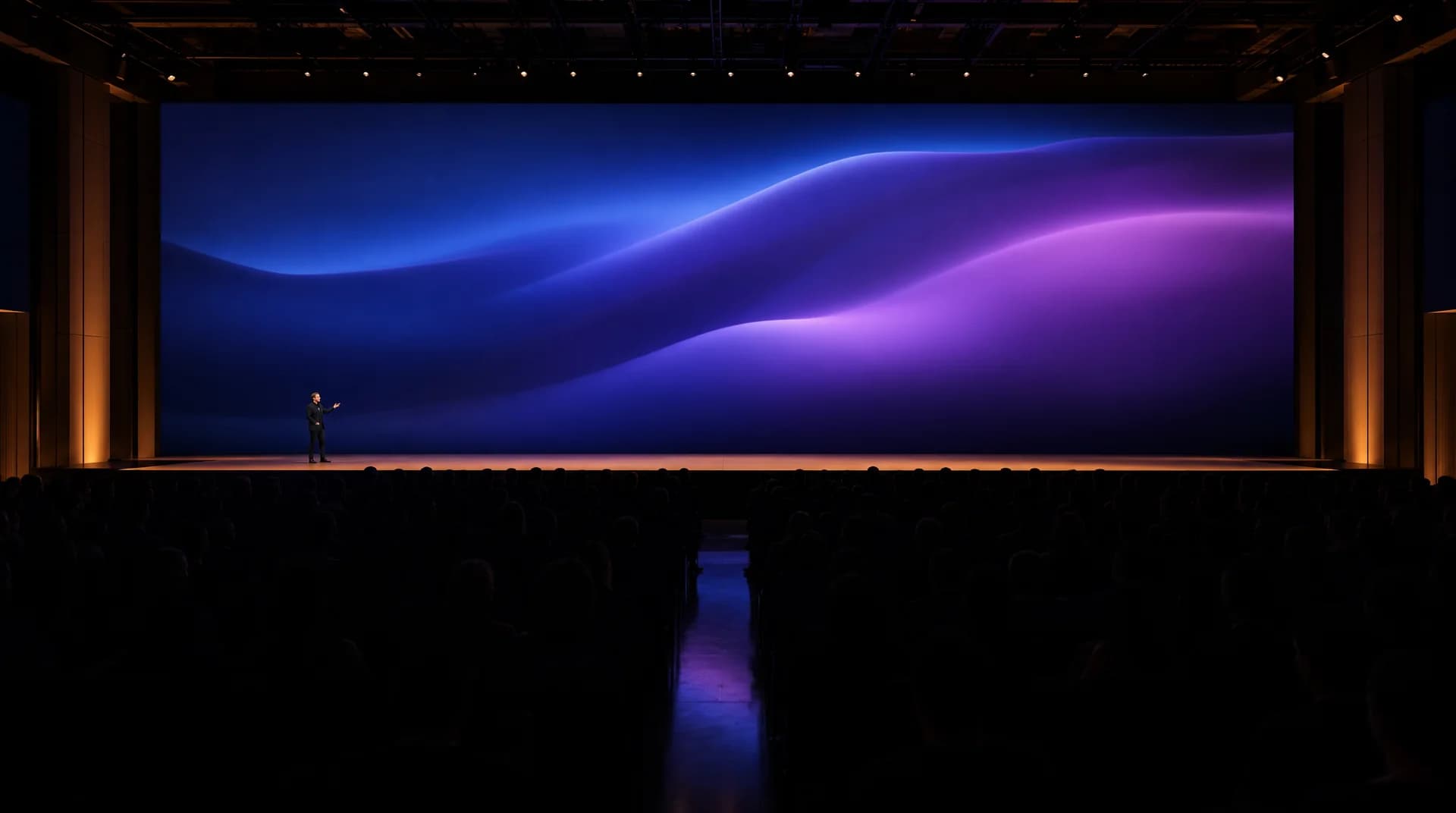

LED-стена в конференц-зале: слайд в разрешении стены
Стена за сценой почти никогда не 16:9. Если готовить материал в привычном формате, на площадке он окажется растянутым или с полями. Холст в редакторе повторяет пиксельную карту экрана, поэтому титр выходит на сцену таким, каким его сверстали.
- холст в редакторе задаётся в пикселях экрана, включая вытянутые пропорции
- слайд переключается кнопкой у режиссёра или командой по сети
- несколько поверхностей зала держат кадр синхронно друг с другом
- корпоративные шрифты уезжают на плеер вместе с программой
Подключение

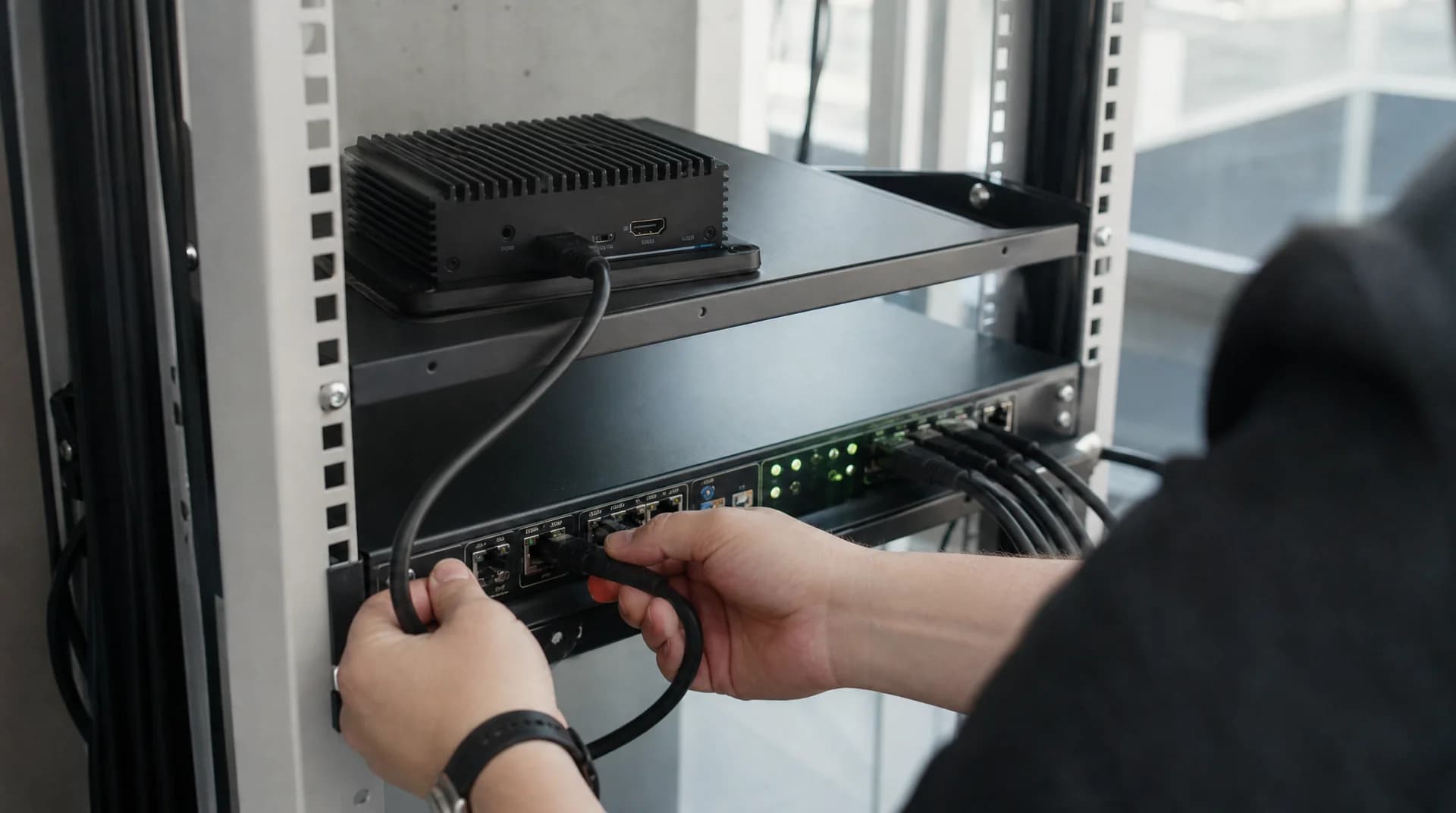

Для плеера светодиодный экран — это обычный HDMI
Кабель идёт в видеопроцессор или отправляющую карту, дальше сигнал расходится по модулям силами самого экрана. Специального контроллера от нас не требуется: плеер встаёт в стойку как источник и занимает одну полку.
- один кабель HDMI до процессора, дальше — сеть до приёмных карт экрана
- разрешение задаётся вручную, когда процессор ждёт нестандартный кадр
- корпус безвентиляторный: в стойке нет ещё одного источника шума и пыли
- состояние, версия и снимок текущего кадра — по сети, подходить к стойке не нужно
Эксплуатация
Что важно на светодиодном экране
Экран круглосуточно — и плеер тоже
Устройство рассчитано на непрерывную работу и поднимается само после отключения питания. Для фасада это важнее, чем для панели в переговорной: перезапускать его после ночной аварии некому.
Новая программа не рвёт показ
Обновление скачивается фоном и включается, когда пришло целиком. До этого экран показывает предыдущую программу, а не заставку загрузки на всю стену.
Видно, что на экране прямо сейчас
С устройства запрашивается снимок текущего кадра. Проверить фасад после ночной публикации можно, не выезжая на объект и не разглядывая его с улицы.
Материалы остаются у вас
Файлы лежат на вашем сервере и на плеерах, наружу ничего не уходит. Абонентской платы за показ нет, лицензия разовая на устройство.
Вопросы
О чём спрашивают до покупки источника
Полные характеристики железа — на странице плеера, а порядок подбора комплекта под площадку — в разделе «Как купить».
Ещё решения
Похожие задачи
Плеер и редактор те же — меняется сценарий, который на них собран.
Посмотрим систему на вашей задаче
Расскажите, где стоят экраны и что на них нужно показывать. Ответим с конфигурацией и стоимостью комплекта.
