Сколько дисплеев подключается к одному плееру?

CVP-260 оснащён HDMI и DisplayPort, CVP-530 — четырьмя HDMI. Каждый выход поддерживает 4K при 60 Гц. Для каждого дисплея можно назначить отдельный контент или сформировать общую композицию.

Нужен ли отдельный контроллер видеостены

При прямом подключении совместимых панелей к выходам плеера раскладка выполняется в Cubic Studio. Дополнительные компоненты определяются схемой коммутации. Для LED-полотна требуется видеопроцессор.

Можно ли установить экран вертикально

Да. Ориентация кадра настраивается на плеере, а макет создаётся под выбранную геометрию. Возможность портретной установки и режим эксплуатации проверяются по спецификации дисплея.

Как система работает при потере связи или питания?

При потере связи загруженные файлы воспроизводятся локально. Обновление данных и трансляции зависят от доступности источников. После восстановления питания плеер автоматически запускает систему и контент.

Какие требования предъявляются к размещению?

Температура, влажность, монтаж и защита от внешних воздействий определяются спецификацией выбранной модели. Для наружных и специальных условий требуется отдельная проработка корпуса, питания и отвода тепла.

Видеостена из трёх профессиональных панелей в вечернем шоуруме показывает кампанию новой коллекции со скидкой, мимо проходят покупатели

Оборудование

Медиаплееры для digital signage

Медиаплееры для информационных дисплеев, видеостен и многозонных инсталляций. CVP-260 оснащён двумя выходами, CVP-530 — четырьмя HDMI. Модель подбирается по конфигурации экранов и составу контента.

Запросить комплект Сравнить модели

Модели

CVP-260 и CVP-530

Общая программная платформа с разными конфигурациями видеовыходов и интерфейсов. Модель выбирается по составу экранов, нагрузке и требованиям к управлению оборудованием.

CVP-260

Один-два экрана

Компактный медиаплеер с двумя видеовыходами для информационных дисплеев, цифровых меню и проекционных систем. Поддерживает общую композицию и независимый контент на выходах HDMI и DisplayPort.

Видео: HDMI и DisplayPort — два экрана 4K при 60 Гц, без конвертеров
Разрешение: DCI 4K, 4K UHD, HDR — 1080p и произвольные разрешения под светодиодный экран
Сеть: гигабитный Ethernet — публикация по сети и загрузка контента из канала WebDAV
Порты: USB 3.0 и USB 2.0 — сенсорная панель, датчик, клавиатура на пусконаладке
Корпус: без вентилятора — пассивное охлаждение и установка на крепление VESA

Характеристики CVP-260

CVP-530

До четырёх экранов

Медиаплеер с четырьмя выходами HDMI и Intel Core i5 для видеостен, цифровых меню и многозонных инсталляций.

Видео: 4 × HDMI — до четырёх дисплеев 4K при 60 Гц с одного устройства
Разрешение: DCI 4K, 4K UHD, HDR — 1080p и произвольные разрешения под светодиодный экран
Процессор: Intel Core i5-1240P — 12-ядерный Intel Core i5-1240P для многозонных композиций
Сеть: два гигабитных Ethernet — рабочая сеть и контур управления разводятся отдельно
Порты: 5 × USB 3.0, USB-C, 2 × RS-232 — периферия и включение панелей по расписанию

Характеристики CVP-530

Аппаратная платформа

Что отличает плеер Cubic Vision PRO

Медиаплееры поставляются с Cubic OS для локального воспроизведения и управления проектами. Аппаратная конфигурация, установка и обслуживание определяются требованиями объекта.

Специализированные медиаплееры

Пассивное охлаждение, автоматический запуск и сторожевой таймер для непрерывного воспроизведения. Конфигурации с двумя или четырьмя видеовыходами.

Модели и характеристики

Операционная система Cubic OS

Полноэкранное воспроизведение, локальное хранение, мониторинг и обновления с откатом. Единый образ ОС и приложения плеера сопровождается производителем.

Подробно про Cubic OS

Среда Cubic Studio

Визуальное проектирование макетов, источники данных, расписания и сценарии. Публикация проектов и управление парком устройств из одной среды.

Редактор Cubic Studio

Видеостена из четырёх панелей в тёмном холле офиса показывает одно общее изображение, стыки панелей видны тонкими линиями

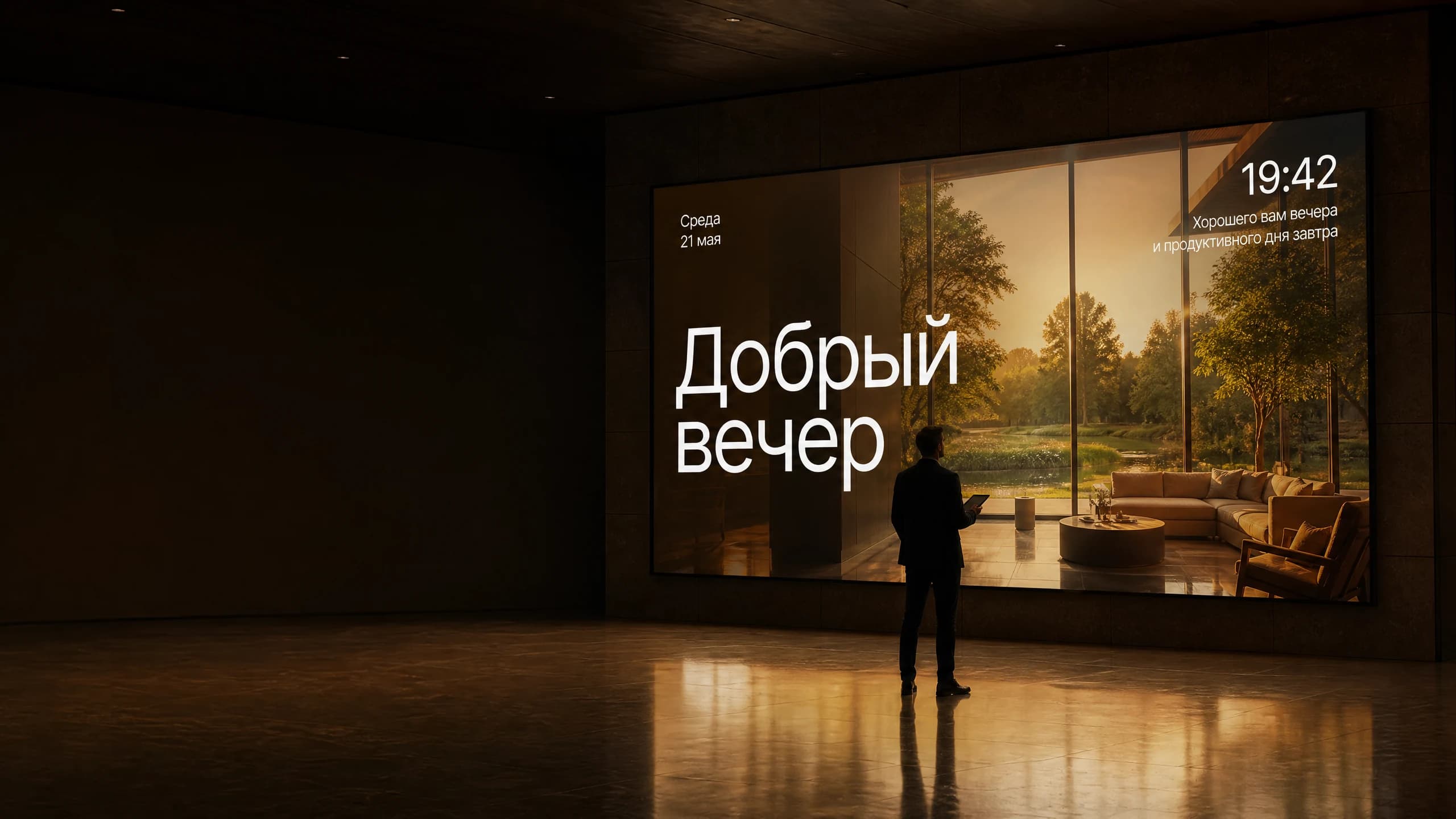

Несколько панелей

Видеостены и независимые зоны

Общий холст распределяется между выходами или каждому дисплею назначается собственная композиция. Проект, геометрия и контент настраиваются в Cubic Studio.

компенсация рамок панелей при расчёте общей композиции
прямое подключение панелей к доступным видеовыходам; состав контроллеров определяется проектом
независимый контент на выходах в пределах возможностей модели и нагрузки
подключение LED через совместимый видеопроцессор

Функции устройства

Локальное исполнение проекта

Плеер хранит контент, выполняет расписание и сценарии, принимает обновления и взаимодействует с подключёнными системами.

Подключение средств отображения

HDMI и DisplayPort в зависимости от модели. Разрешение, частота и ориентация задаются с учётом дисплея или видеопроцессора LED-экрана.

Аппаратное декодирование

Графическое ядро обрабатывает видео H.264, HEVC и VP9. Режимы и нагрузка проверяются для выбранного оборудования и исходных материалов.

Локальное хранение контента

Файлы и расписание хранятся на накопителе. Загруженный контент воспроизводится при потере связи; внешние данные и потоки требуют доступности источников.

Монтаж и охлаждение

Пассивное охлаждение и VESA-крепление для размещения за дисплеем. Условия монтажа и температурный режим определяются спецификацией модели.

Многоэкранные конфигурации

Два или четыре выхода для независимых композиций или общей видеостены. Раскладка и компенсация рамок задаются в Studio; многоплеерные системы используют синхронизацию.

Интерфейсы интеграции

USB-кликеры и HID-устройства, webhook, UDP, TCP, REST API и RS-232. Поддерживаемые интерфейсы позволяют связать воспроизведение с внешними событиями и оборудованием.

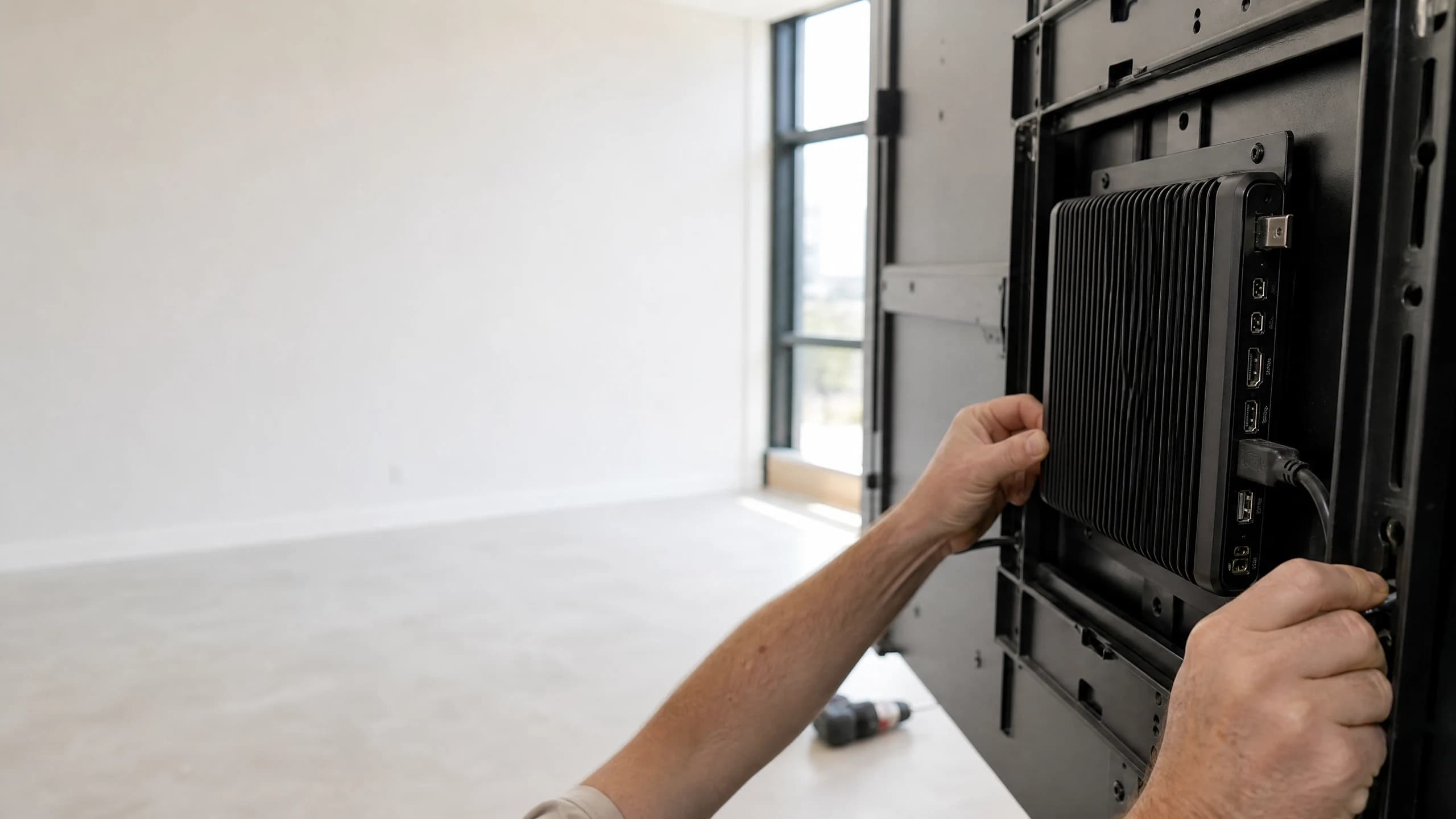

Монтаж

Размещение в составе инсталляции

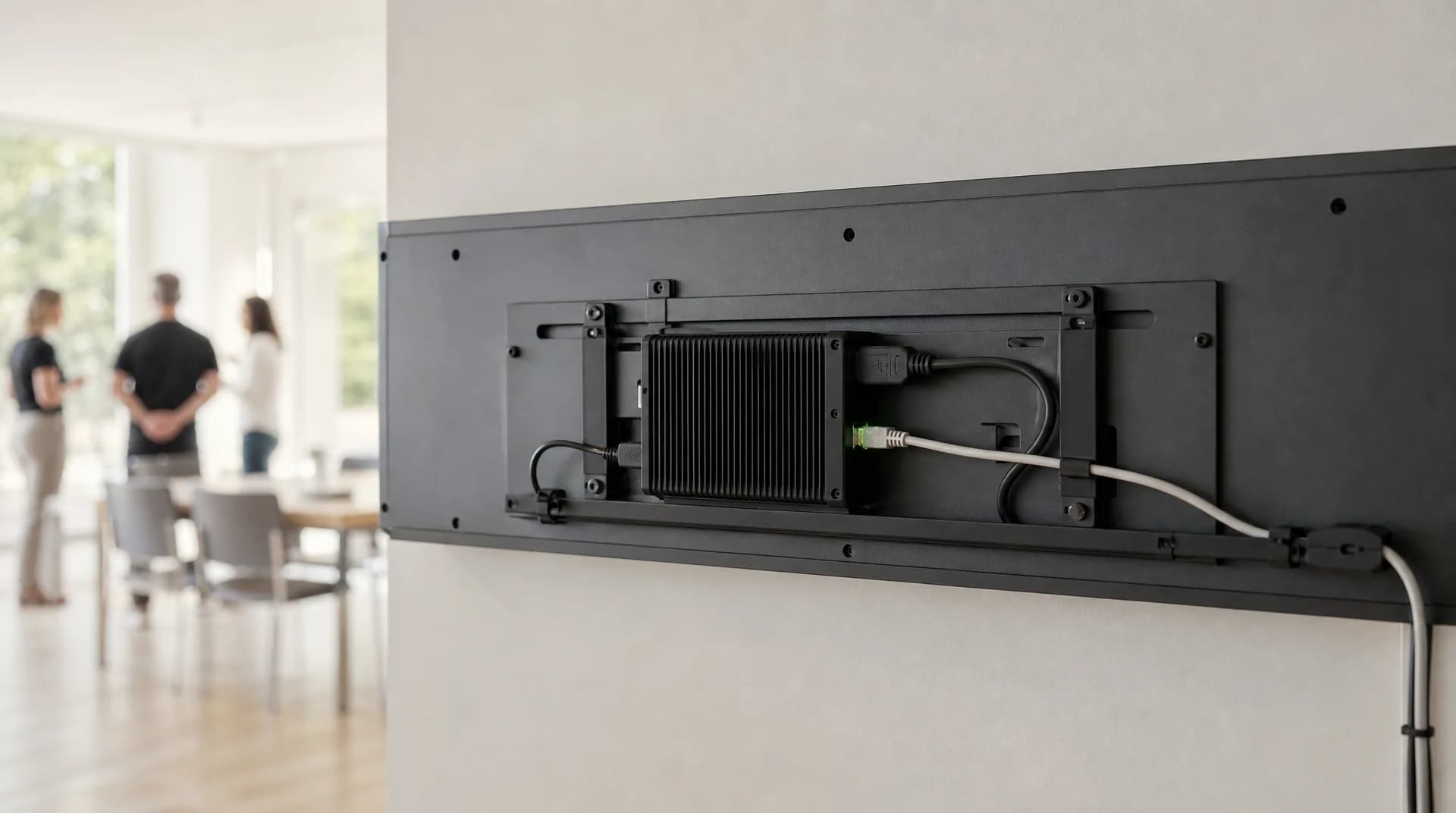

Компактный корпус поддерживает монтаж на VESA-крепление за дисплеем. При размещении учитываются доступ к разъёмам, температурные условия и требования к обслуживанию.

подключение питания, видеосигнала, сети и необходимой периферии
автоматический запуск после восстановления питания
управление совместимыми панелями по RS-232 после настройки протокола
обновление системы во второй раздел с механизмом возврата

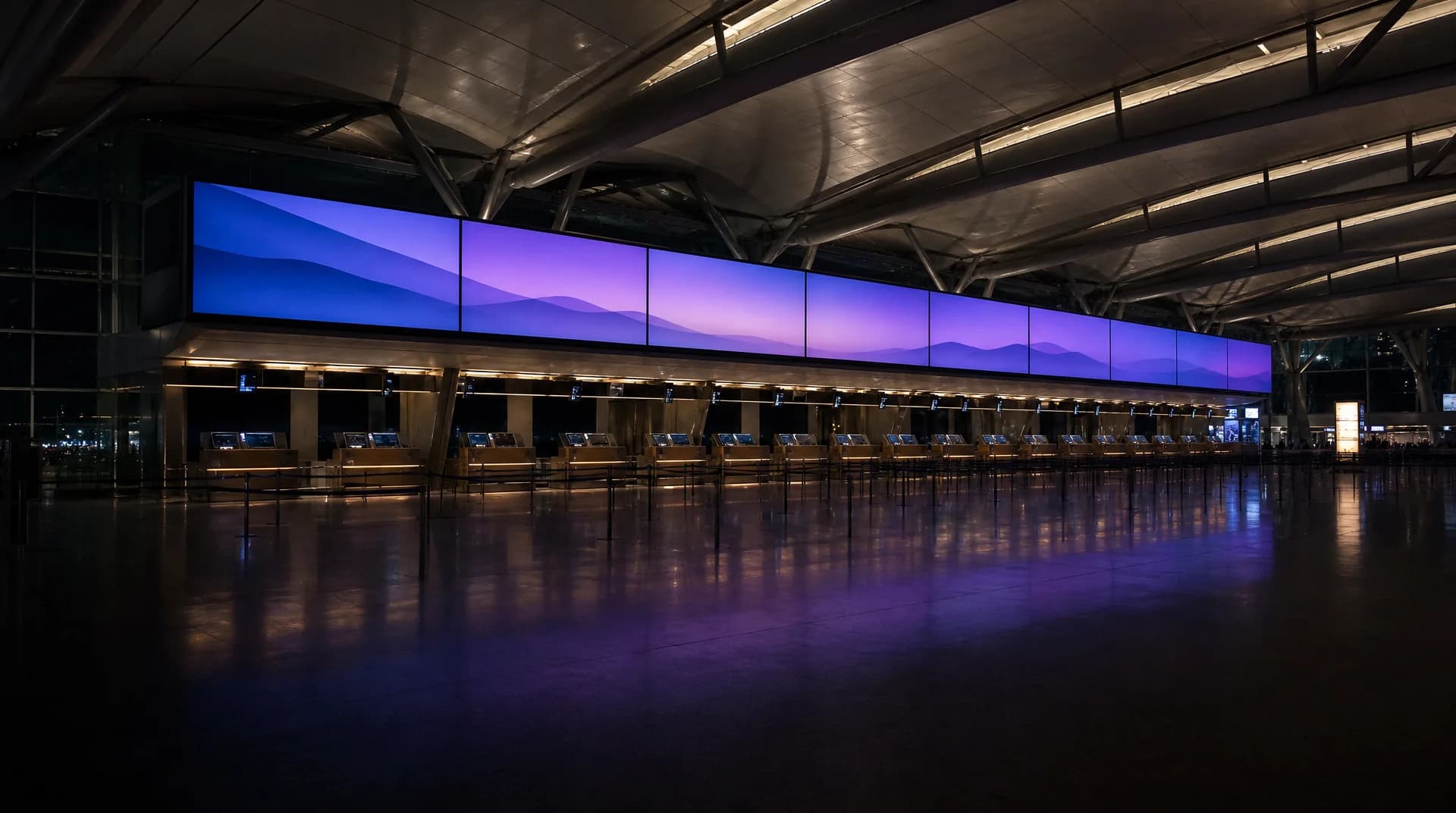

Пустой зал аэропорта ночью, длинная лента экранов над стойками регистрации продолжает светиться

Режим работы

Эксплуатация в непрерывном режиме

Локальное хранение контента, автозапуск и контроль работы приложения предназначены для объектов с длительным режимом воспроизведения. Мониторинг и диагностика доступны удалённо.

сторожевой таймер для восстановления работы при зависании
включение и выключение устройства по настроенному расписанию
проверка восстановления после потери питания в составе приёмки проекта
локальный контент доступен без сети; внешние источники требуют подключения

Система

Cubic OS: безопасность в составе медиаплеера

Cubic OS поставляется только с медиаплеерами Cubic Vision PRO. Система объединяет доверенную загрузку, защиту данных, контроль доступа и подписанные обновления. Оборудование и ПО сопровождаются как единое устройство.

Полноэкранное воспроизведение

Автоматический запуск контента после загрузки ОС. Установка сторонних приложений пользователем отключена.

Обновления с откатом

Проверка подписи и установка в отдельный системный раздел. При неуспешном запуске новой версии выполняется автоматический возврат.

Контролируемый доступ

Веб-панель и API используются в настроенном сетевом контуре. Сервисный доступ предоставляется отдельно на время работ.

Архитектура Cubic OS

Характеристики

Параметры для выбора конфигурации

Учитывайте число выходов, разрешение и частоту, одновременные видеопотоки и интерфейсы интеграции. Полные спецификации приведены на страницах моделей.

Экраны: 4выходачетыре HDMI у CVP-530: общая картинка на видеостену или своя программа на каждой панели
Видеовыход: 4K60 Гцна каждом выходе штатных моделей; общий холст и параметры декодирования определяются отдельно
Цвет: 12битдля поддерживаемых режимов; цветовой тракт согласуется с исходным материалом и дисплеем

Декодирование: H.264, HEVC, VP9 на видеоядре
Сеть: гигабитный Ethernet, работа через прокси
Порты: USB для кликера и HID-устройств, RS-232
Охлаждение: без вентилятора, крепление на кронштейн VESA
Система: Cubic OS на базе Linux, автозапуск и диагностика
Обновления: установка в отдельный системный раздел с автоматическим откатом
Управление: веб-портал устройства и REST API с токеном
Режим работы: круглосуточно, автозапуск после сбоя питания

CVP-260 поддерживает два экрана через HDMI и DisplayPort. CVP-530 оснащён четырьмя HDMI, двумя Ethernet и двумя RS-232. Габариты, питание и условия установки уточняются по выбранной модели и комплектации.

Экраны

Подбор средств отображения

Для дисплеев, видеостен и LED проверяют видеосигнал, совместимость интерфейсов, яркость, ориентацию и режим эксплуатации.

Дисплей для пилота

Для проверки контента можно использовать доступный совместимый дисплей. Его пригодность для постоянной установки определяется характеристиками конкретной модели.

Профессиональная панель

Выбирается по заявленному режиму работы, яркости, ориентации и возможностям управления. Эти параметры проверяют по документации производителя.

LED-экран

Подключается через совместимый видеоконтроллер. Геометрия полотна, входной сигнал и распределение контента рассчитываются для конкретной инсталляции.

Вопросы

Вопросы об оборудовании

Своего вопроса тут нет? Спросите — ответим по делу.

Задать вопрос

Для специализированных AV-инсталляций с локальным воспроизведением и централизованным управлением контентом. Оборудование поставляется с Cubic OS, поддерживает пассивное охлаждение, автозапуск и диагностику. Конфигурация выбирается по требованиям видеотракта и контента.

Подбор медиаплееров для проекта

Передайте число экранов, разрешение, схему размещения и примеры контента. Подготовим конфигурацию и перечень необходимых подключений.
